一、设备名称：万能材料试验机

二、设备型号：XB-50（豪华单柱台式型）

三、设备型式：伺服系统、电脑操作、三闭环控制、单空间

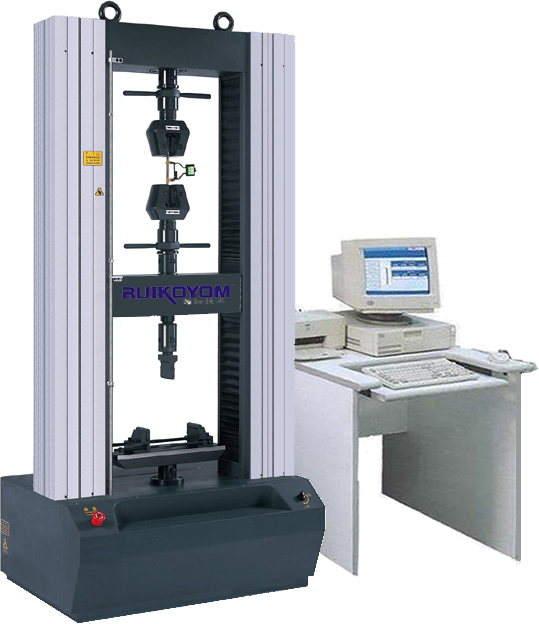

四、实图

五、主要技术指标：

容量选择：5000kg。

精度等级：0.5级

控制方式：电脑软件

试验空间：左右400mm，前后∝

试验行程：大于800mm

试验速度：1～500mm/min

测力范围：0.1%～100%

测试项目：拉力、压力、强度、变形、伸长率

力量分辨：1/200,000；

力量单位：Kgf，gf，N，KN，Lbf；

应力单位：MPa，KPa，Kgf/cm²，Lbf/in²；

变形单位：mm，cm，in；

外型尺寸：760×500×1600mm(参考尺寸)

仪器重量：约143kg

六、性能特点：

1. 精美铝合金外壳，线型流畅、精致美观并有质感。

2. 外观经高级表面烤漆处理，整机不同色彩搭配尽显现代化设计风格。

3. 采用高精度滚珠丝杠加载，加载平稳，试验机的寿命长，长期稳定性好且节能。

4. 齿形同步减速系统，具有效率高、寿命长、噪音低、免维护的优点。

5. 多种保护措施。如：机械部分的限位保护、急停保护，软件中的力量保护、位移保护等。

6. 简单、可靠、功能强大的用户操作界面，可一键完成测试。

7. 强大的键盘快捷控制功能，能让您在脱离鼠标的情况下仍能完成复杂多样的试验操作。

8. 所有测试数据均可以Excel型式导出，供研究及分析。

9. 整机采用模块化设计，用户可自行维护与维修。

10. 实时动态显示试验过程中的力量、位移、变形、速度等基本参数。

11. 自定义界面风格、自定义显示色彩、自定义取值方式、自定义剥离区间、自行规划结果报表。

12. 成组试样统计分析、试验曲线叠加分析、弹性模量分析、试验参数设置、测试数据的导出。

13. 指定力量停机、指定位移停机、断点停机等多种停机模式自行设定，自动回位设置。

14. 数字化标定，可依据客户标准建立档案，保持与客户数据的同步性。

15. 可以根据需要进行设定采样频率，试验曲线细密程度高，表明试验采样频率快，与同行比较较为明显。

七、依据标准

本试验机是根据GB/T 2611试验及通用技术条件和《电子式万能试验机》GB/T 16491标准制造，根据GB/T12160《单轴试验用引伸计的规定》和GB/T16825《拉力试验机的检验》进行检定和验收。适用标准：ASTM、DIN、ISO、JIS、BS等。

八、产品用途:

九、一般力学试验:

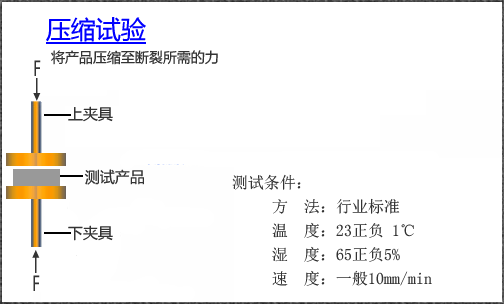

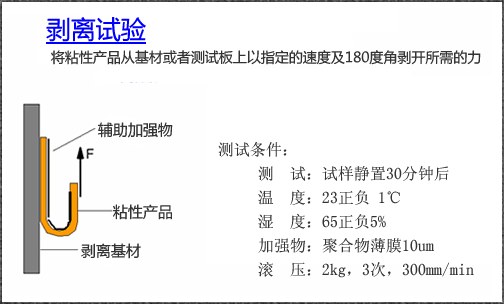

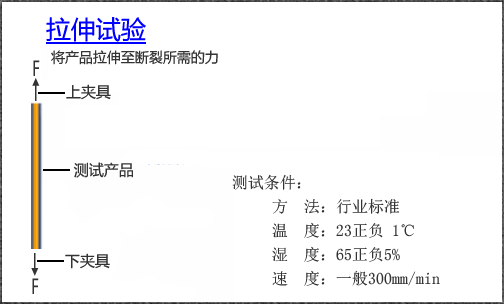

即一般最大力、最大变形试验，例如一般拉力试验、一般压力试验、剥离力试验、弯曲强度试验、剪切强度试验等单一运动控制可实现的测试，表现为一次试验一个步骤完成。

十、特殊力学试验:

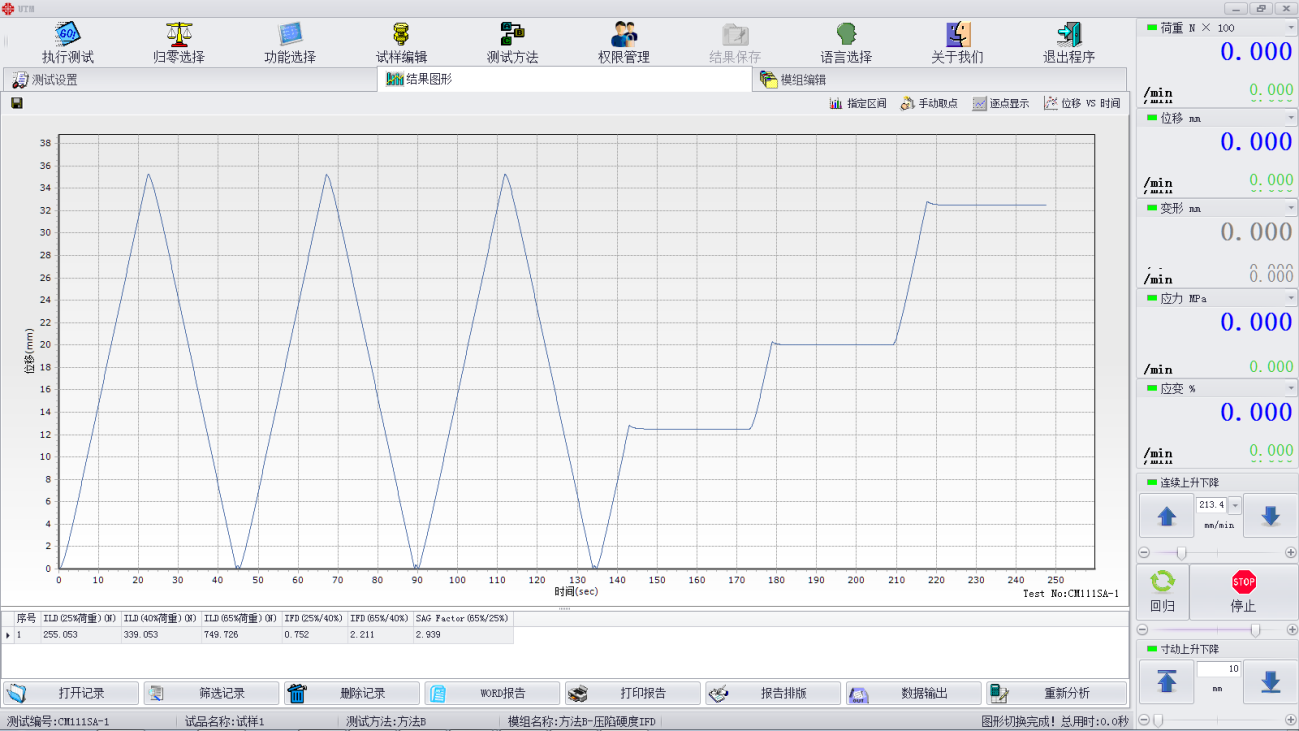

配置专业版试验机软件，QM-50可进行材料的疲劳力学性能以及多次恒负载、多次恒变形情况下的寿命试验。例如：拉压力循环试验、力量疲劳试验、位移疲劳试验、力量保持试验以及其它复杂的力学试验。表现为一次试验多个步骤、试验过程有拉伸亦有压缩，试验时间长。

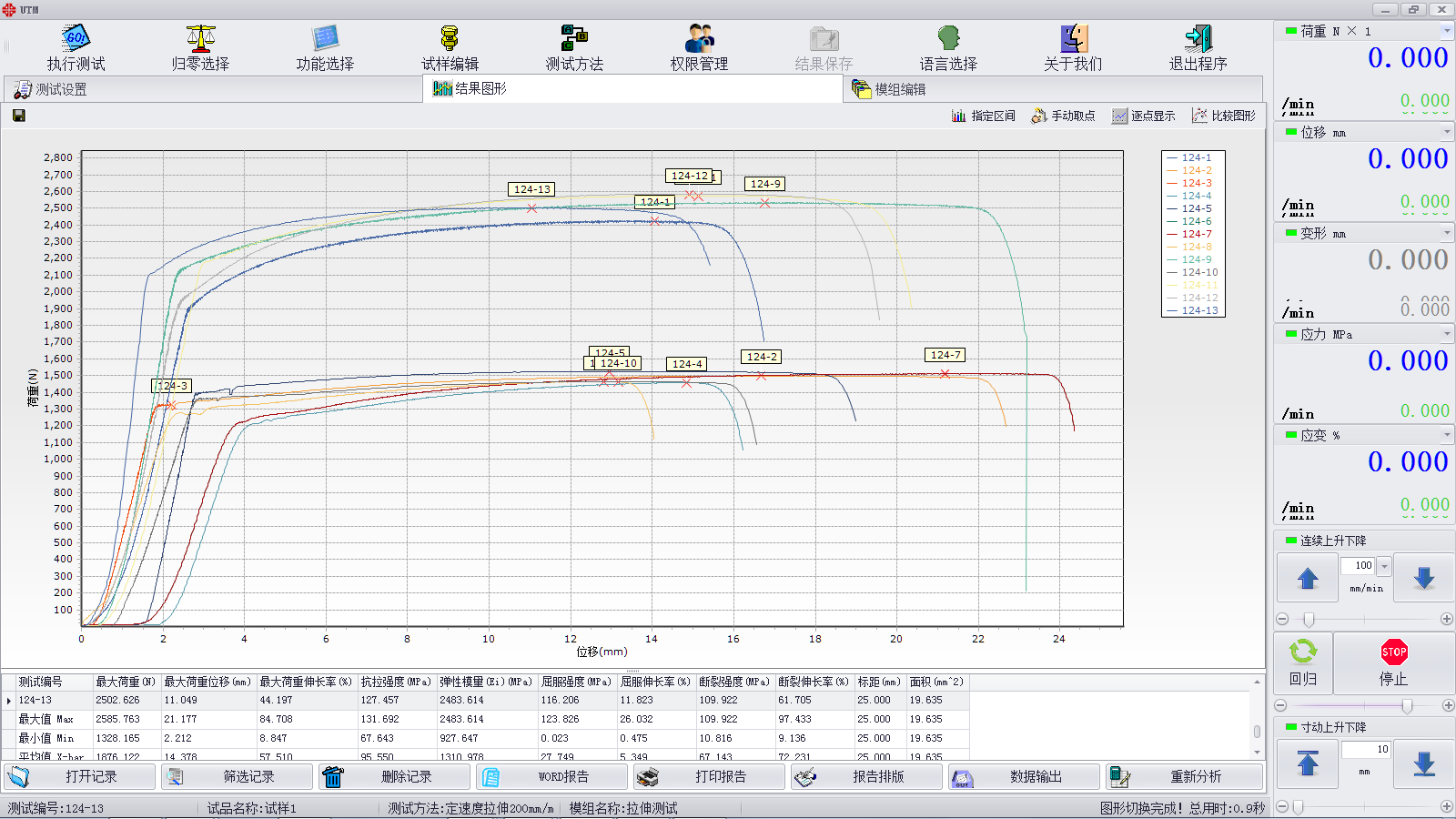

十一、测试结果表格：

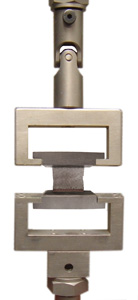

十二、夹具配置：

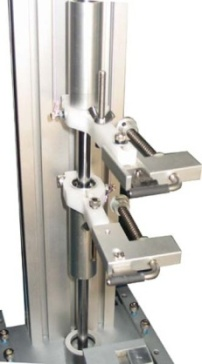

十三、其它夹具参考

     夹具是拉力测试不可缺少的部分，一般以测试产品或者是测试标准来选择，以下夹具仅供参考！

圆盘剥离夹上	平面夹具	宽带夹具	胶合夹具	织带夹具	剥离夹具

十四、其它选项(仅供参考！)

 十五、UTM试验机软件测试报告
