3.1空气调节方式：强制通风内循环，平衡调温法。即当目标温度要求均高于室温+15时，制冷系统不工作，中央控制系统根据所采集到的箱内温度信号进行放大、模／数转换、非线性校正后与温度的设定值(目标值)进行比较，得出的偏差信号经PID运算，输出调节信号自动控制加热器的输出功率大小，使试验箱内的加热和热散达到一种动态平衡，最终达到恒温的目的。当目标温度要求低于室温+15时，制冷系统在连续工作的情况下，中央控制系统根据所采集到的箱内温度信号进行放大、模／数转换、非线性校正后与温度的设定值 ( 目标值 ) 进行比较，得出的偏差信号经PID运算，输出调节信号，自动控制加热器的输出功率，最终使箱内的温度达到一种动态平衡。
3.2空气循环装置：内置空调间，循环风道及离心式风机：
3.3空气加热方式：优质镍铬合金电加热器；
3.4空气冷却方式：多级膜片式空气热交换器(制冷蒸发器)
4.1做工考究的低温工艺：低温联接管路采用优质无氧铜管、充氮焊接、高保压防泄漏工艺以确保焊接质量；管路的长度、倾斜度、坡度及走向都经过严格的计算，以达到最佳的制冷效果：螺纹连接采用美国“乐泰”厌氧胶密封，基本杜绝国产低温试验设备氟利昂泄漏现象等。
4.2主要制冷配件
1)制冷压缩机：采用世界知名牌法国‘‘泰康”全封闭压缩机单级制冷系统。该型号压缩机制冷量大、噪音小、能耗低、效率高。能够长期、稳定、可靠的运行，系统整体构成合理、运行成本经济。
2)制冷蒸发器：采用翅片蒸发器比一般蒸发器换热效率高30％，具有美观、小巧、降温快等优点。
3)高效冷凝蒸发器换热器由若干片压制成人字型波纹的耐腐蚀不锈钢薄片组成，相邻的一对不锈钢片波纹方向相反，波纹背线彼此相交构成大量的接触焊点，山于复杂的接触交差网络通道使两侧流体形成紊流，提高了换热强度，同时强烈的紊流和光滑的在锈钢表面使钎焊板式热交换的流道内表面不易结垢，采用此换热器后不但系统阻力也降低，而且克服了以往国产大型低温试验箱此部件的尺寸大、换热差、效率低等缺点。
4)主要制冷配件：电磁阀Saglnomlya(日本鹭宫及意大利Castel卡士妥 )、手动截止闽( 意大利Castel卡士妥 )、过滤器 ( 美国Danfcss丹佛斯及斯波兰 )可选！ 均采用进口名牌产品；
5)制冷蒸发器采用美国成套设备，单面焊、冷扩；
4.3冷却方式：风冷；
4.4制冷剂：采用美国正品Honeywell.Genetrom.R404(环保型氟锂昂)。
4.5加湿方式：浅水盘表面蒸发式加湿；
4.6供水装置：采用全自动供水系统，缺水断水带报警装置。
4.7加湿用水：蒸馏水或去离予水
一、性能规格
1． 机器型号：XB-1296L
2． 温度范围：-40℃--+200℃
3． 湿度范围：30—98%RH
*注意：请参考湿度使用范围图！
4． 温湿度控制精度：±1℃；±1％R.H.
*注意：以上#2～4项之性能保证，需于温度感测稳定30分钟后测量！
5． 温湿度分布均匀度：±2.0℃；±3.0％R.H.
*注意：以上#5项之性能保证，需距测试区每一壁面1/6位置测量，且需于温度稳定30分钟后测量！
6． 加温时间：从常温℃升至200℃时，约45分钟（非线性空载时）。
7． 降温时间：从+150℃降至--40℃时，约45分钟（非线性空载时）。
8． 内箱尺寸：1200x1200x900mm(DxWxH)。
9． 外箱尺寸：1500x1700x1830mm(DxWxH)。
10． 设备安置空间：至少2550x3500x2530mm(DxWxH)。
11． 测试箱门：共1扇左开。
12． 电源：AC3$ 5W 380V 50HZ 16.5KW MAX80A。

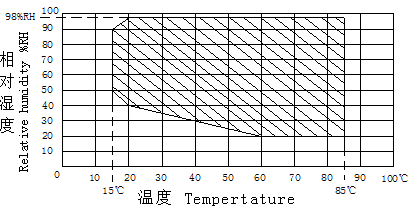

13． 温湿参考图:
二、系统结构
１． 冷冻系统
ａ．采用全封闭式原装法国泰康压缩机机组；
ｂ．鳞片式附散热马达之冷凝器；
ｃ．鳞片式多段式自动负载容量调整蒸发器；
ｄ．环保型冷媒R404；
ｅ．其它附件：电磁阀、高压保护开关、干燥过滤器、油分离器等;
ｆ．膨胀系统:毛细管容量控制之冷冻系统。
２． 电子系统（安全保护系统）
ａ．过零点闸流体功率控制器SSR 2组；
ｂ．压缩机过热保护开关；
ｃ．压缩机过流保护开关；
ｄ．加湿器快速熔断保险；
ｅ．加热器快速熔断保险；
ｆ．独立超温保护仪表；
ｇ．缺水保护开关。
３． 风道系统
ａ．采用立式90W加长不锈钢轴芯；
ｂ．多翼式朱笼，加快热湿循环量。
４． 加热系统：采用镍铬合金电热丝加热器。
５． 加湿系统：采用地热蒸汽发生方式U型不锈钢加湿器。
１． 感测温系统：采用不锈钢精密铂电阻SUS304 Pt100两支，干湿球对比输入经Ａ/D转换测温测湿。
２． 水路系统
a. 内藏式不锈钢水箱约15L 1只；
b. 自动供水装置（由下层往上层抽水）；
c. 缺水指示警报，短时缺水警报指示, 长时缺水停机。
8.控制装置：RUIKOYOM2011液晶显示人机接口触控式莹幕直接按键型可程控器,中英文表示及256×128点的图形之广视角,高对比附可调背光功能之大型LCD液晶显示控制器。
a.控制器规格:
l 精度:温度±0.1℃＋1digit 、湿度±1%R.H＋1digit
l 分辨率:温度±0.1,湿度±0.1%R.H.
l 温度斜率:0.1～9.9可设定
l 具有上下限待机及警报功能
l 温，湿度入力信号选择PT 100Ω×2（干球及湿球）
l 温，湿度变换出力:4～20MA
l 6组P.I.D控制参数设定,P.I.D自动演算
b.画面显示功能:
l 采画面对谈式,无须按键输入, 屏幕直接触摸选项
l 温，湿度设定（SV）与实际（PV）值直接显示
l 可显示目前执行程序号码,段次,剩余时间及循环次数
l 运转累计时间功能
l 温，湿度程序设定值以图形曲线显示,具实时显示程序曲线执行功能。
l 具单独程序编辑画面,每页最少可输入5个段次温度及时间。
l 中英文可任意切换。
l 屏幕可作背光调整。
l 屏幕显示保护功能可作定时，TIMER或手动关闭设定.
C.程序容量及控制功能:
l 可使用的程序组:最大100个PATTEN。
l 可使用的记忆容量:共1000 SEGMENTS。
l 可重复执行命令:每一个命令可达999次。
l 程序之制作采对谈式,具有编辑、清除、插入等功能。
l SEGMENTS时间设定0～99Hour59Min。
l 具有断电程序记忆,复电后自动启动并接续执行程序功能。
l 具RS232通讯接口（软件另售）。
l 程序执行时可实时显示图形曲线。具有预约启动及关机功能。
l 具有日期,时间调整功能。
l 按键及画面锁定（LOCK）功能。
9.箱体材质：
ａ．内箱材质：SUS304 拉丝不锈钢板1.0MM与1.2 MM；
ｂ．外箱材质：不锈钢1.2MM
ｃ．保温材料：PV硬质发泡+玻璃棉。
三、工作原理
１． 平衡调温调湿控制系统，以PID方式控制SSR，使系统之加热加湿量等于热湿损耗量。
２． 由干湿球测温信号经A/D转换输入控制器CPU与RAN对比输出到I/O板，I/O板发出指令，使送风系统及冷冻系统工作，同时PID控制SSR，或是加热SSR工作，或是加湿SSR工作，使热湿量经送风系统均匀，测试箱从而达到平衡调温调湿
