☆ 多点测量点、线、圆、弧、椭圆，提高测量精度。
☆ 座标平移和座标摆正，测量更加方便快捷，提高测量效率。
☆ 方便快捷元素组合功能，用户只需简单点选图形就可组合出点、线、圆、距离、角度
☆ 巨集指令，同一种工件批量测量更加方便快捷，提出高测量效率。
☆ 测量数据直接发送到AutoCAD中，测量的图形可以dxf文档保存。
☆ 测量数据可发送到Excel中，进行统计分析，可画出简单的Xbar-S管制图，求出Ca，
各种参数。
☆ 多种语言界面切换。
☆ 记录用户程序、编辑指令、教导执行。☆ 元素测量：多点测量点、线、圆、弧、角度、椭圆，规定点数测量矩形，自动识别点线、圆、弧。
☆ 元素构造：中心点构造、交点构造、中点构造、线构造、圆构造、角度构造。
☆ 元素预置：点、线、圆、弧。
☆ 图形处理：座标平移，工件摆正
☆ 图形放大，图形缩小，图形平。
☆ 任意轴摆正，座标系重置。移，图形打印图形选中，取消选中，图形删除。
☆ 设置放大，图形缩小，图形打印圆形选中，取消选中，图形删除。
☆ 设置影像的灰度，饱和度，对比度，影像保存为BMP格式。
☆ 多种寻边模式，电脑自动取点，自动识别圆、弧大大提高采点速度。
☆ 影像支持S端子输入；
一、设备基本参数

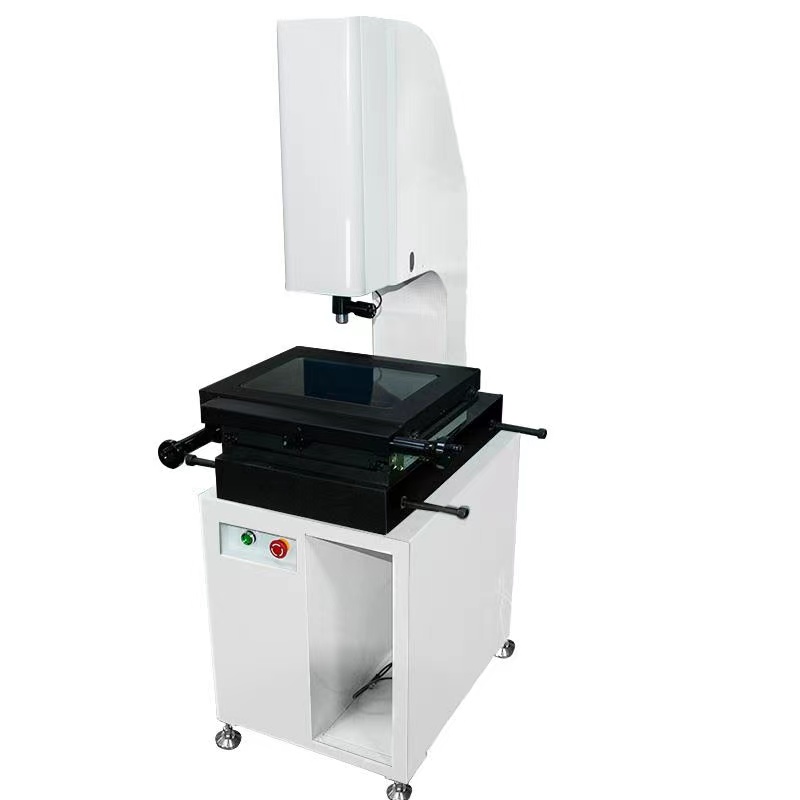

1、 型号：XB-5040
2、 运动行程（X、Y、Z轴mm）：500×400×200
3、 工作距离：90mm
4、 工作台呎寸(W×Dmm)：706×566
5、 玻璃台呎寸(W×Dmm)：560×460
6、 仪器基座及立柱材质：高精度、高稳定性花岗石
7、 CCD摄影机：SONY蕊片高清晰彩色CCD摄像机
8、 变焦物镜： 0.7X～4.5X可连续变倍之高精密结构光学物镜
9、 视频总倍率：30X～225X
10、物方视场： 10.6～1.6mm
11、数显分辨率：0.001mm
12、X、Y坐标测量示值误差≤（3+L/200）µm ， L为被测长度(单位：mm)
13、重复测量精度：≤2µm
二、产品特点
1、 仪器采用SONY蕊片高清晰彩色CCD摄像机及连续变焦物镜作为测量瞄准系统；
2、 由二坐标工作台、电子光栅尺与数据处理器组成数字元测量及数据处理系统；
3、 采用花岗石平台，外观简洁大方；
4、 表面光由环形LED光源组成，每一组均为恒流电源驱动，连续可调；
5、 仪器具有多种数据处理、显示、输入、输出功能,使测量与办公完全结合在一起；
6、 仪器备有RS-232接口,与计算机连接后,采用2D影像测量仪专用软件测绘图形进行处理及输出；
三、测量软件
1、 标备专用测量软件，可由鼠标自动寻边、找直线、框选圆区域自动圆、自动圆弧、自动去毛刺，可测点、线、圆、圆弧、距离、角度等）；
2、 可测量平面上的任何几何尺寸（直径、半径、角度、两线距离、点到线的距离、两圆间距等等）；
3、 可捕捉线的起点、中点、终点及两线的交点、圆心及圆周上的三个结点，辅助标注绘图等应用功能；
4、 可将测量结果导入AUTOCAD中（将实时影像中按实际工件外形所描绘的像素直接输出到AutoCAD中成为工程图作对比），并可将测量数据或图形导入WORD或EXCEL做报表；
5、 可导入SPC统计资料（CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD），可绘制柱状图、点图、折线图、X-R图等；
6、 柱注功能：可以直接在“浏览”视图中进行尺寸标注（半径、直径、角度、线性、对齐、文字、坐标等）；
7、“浏览”窗口： 可观察工件的全图形并具有类似AutoCAD的缩放功能；
8、 虚拟测量：在没有机台和产品的情况下，通过计算机软件同样可以测量产品的尺寸；
9、 亚像素找边：让软件实时刷新,实时跟踪鼠标，自动捕捉鼠标离最清晰边缘的最近点，更大程度的节约绘时间；
10、图形自动捕捉： 可对线、圆、弧进行自动扫描边缘并自动取得图形；
11、自定义圆： 可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）。
再以标准的圆和影像中的工件作对比，从而找到工件与标准图形之间的误差；
12、自定义线段： 客户自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作
重迭对比，从而找到工件与标准图形之间的误差；
13、自设客户坐标：可以根据客户本身的需要在影像中的实际工件上自行设定坐标原点（0，0），再以（0，0）点为基准在画面任一点上标示该点X，Y坐标位置；
14、简易操数：可将产品外形简易描出，描出的图形可转入AutoCAD经修改形成工程图；
15、能捕捉像素上的各结点： 可以捕捉线的起点、中点、终点及两线的交点、圆心及圆周上的三个结点，用于辅助标注绘图等应用功能；
16、形位公差： 真圆度，真直度，同心度，可计算出产品上圆形真圆度、直线边真直度及两圆心的同心度；
17、设置公差：可设置产品的实际尺寸超出范围；
18、保存高像素照片：保存更清晰的测绘图元及产品照片,能更大倍数的在看图软件中观察所保存的图片；
19、Z轴校正： 对Z轴的移动偏差进行补偿，使测量更精准；
