一、 仪器特点
1、整机采用天然大理石制作（行业内仪器X、Y测量平台普遍是采用铸铁及铸铝制造，热胀冷缩明显大于天然大理石，如此无法确保仪器长久保持精度稳定）,永不形变,高精度,高稳定性
2、 全新流线型的造型设计，外观整洁、直观、大方。
3、 采用全闭环伺服控制技术，运行平稳，噪音低，运行速度快。
4、 全摇杆/鼠标操作，简单易用
5、 底光和表面光采用可调试LED冷光源，可实现对各种复杂表面工件进行精确量测，采用LED冷光源则可以避免一般热光源带来的热胀冷缩的弊病，避免工件二次变形。
6、 采用美国康施德 43万像素工业高清晰彩色CCD
7、 采用STEP-ZOOM定格卡位连续变倍镜头，变倍率无需校正,大大提高了工作效率及测量精度,影像放大30X-200X 。
8、 Z轴采用平行直线导轨结构加配重块设计，减轻了其重量，提高结构的稳定性，并减少了其自身变形，提高了Z轴的定位精度及稳定性。

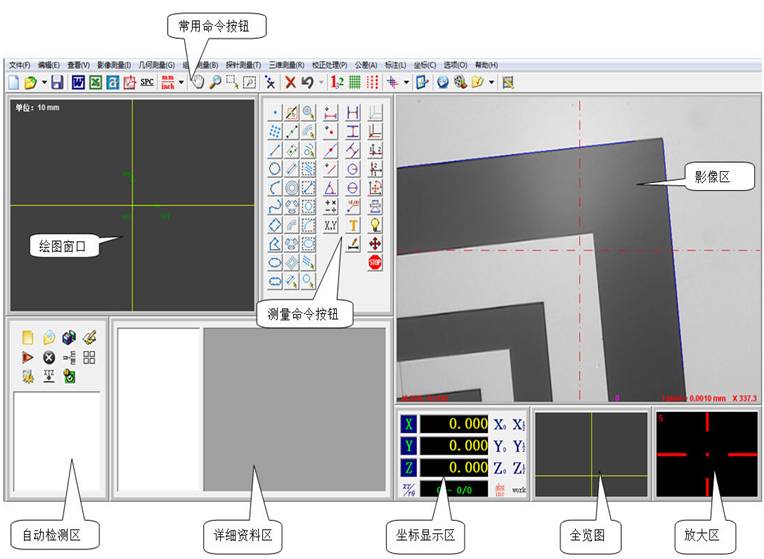

9、 测量软件：采用本公司自行研发的，功能强大的测量软件，可以方便快捷的对各种工件进行精确量测，为用户提供了完善的测量解决方案
10、 选配日本基恩仕G30激光测头.
11、 配连续卡位变倍镜头。连续变倍，无需校正。
二、 技术参数
仪器型号
XB-120100
仪器参数
测量范围
X
1200mm
Y
1000mm
Z
80mm（行程）
玻璃台面
1250mm*1050mm
承重
30kg
CCD
美国康施德 800TV线工业高清晰彩色CCD
变焦物镜
美国PMS连续变焦镜头0.7－4.5X(选配同轴光)，无需校正
视频放大分倍率
影像倍数30X－200X
工作距离
95mm
显示分辨率
0.0001mm
运动控制系统：全闭环控制：三轴伺服马达全闭环控制
光栅尺
台湾R型贴片式高精密光栅尺 分辨率： 0.0005mm
重复性
2μm-3.5um
测量精度
XY≦(1.5+L/100)um，L表示测量的长度，相除的数字越大仪器精度越高。
外形尺寸（mm)
1950*1500*1600
仪器重量(kg)
1500 kg
照明
可程控LED表面光及直轴轮廓冷光源（选配同轴冷光源）,亮度可调
电源
110V-220V±10% 50/60Hz 电流大于10A
量测系统
ZONSON 2D-CNC
保修期
12个月
三、配置：
序号
名称
规格/品牌
单位
数量
备注
1
机身、工作台
00级天然大理石底座和立柱
套
2
美国CCD
个
3
美国镜头PMS
STEP-ZOOM定格卡位变倍镜头
4
台湾贴片光栅尺
0.001MM高精密封闭（防尘、防油）光栅尺
条
5
日本松下马达
全新A6松下400W,100w
6
仪器桌
定制
7
软件（加密锁）
8
运动控制
台湾4000I
块
9
影像卡
天敏SDK2000
10
校正块
香港 宏成 定制
11
光学玻璃
台湾定制
12
导轨丝杆
台湾滚珠
13
电源电路
台湾明炜
电脑
专用/显示器: 19LCD

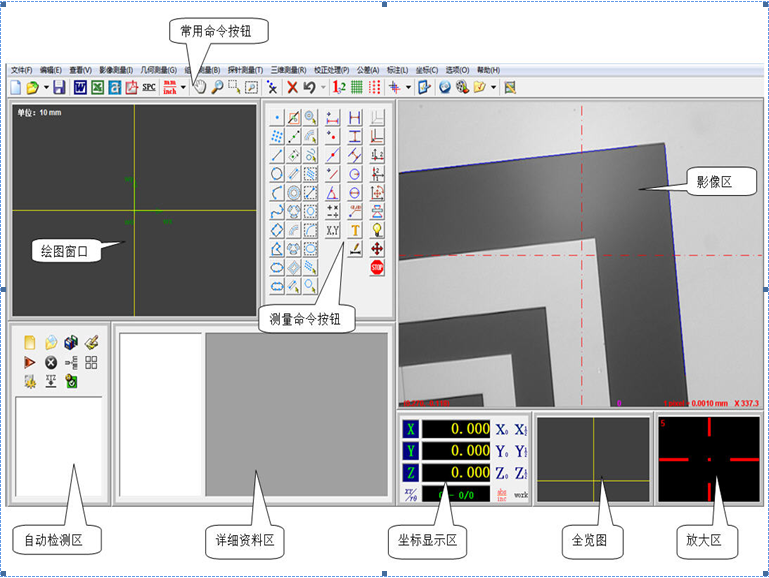

四、软件特点

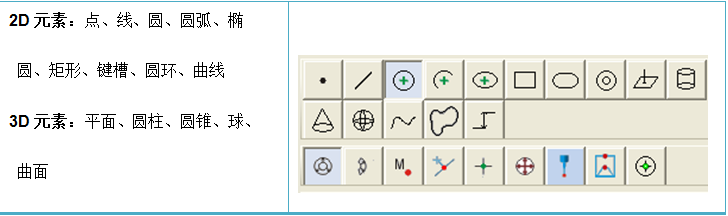

二、最完整的几何测量功能

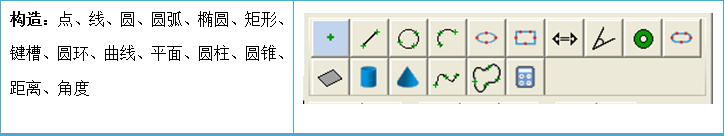

三、强大的构造功能

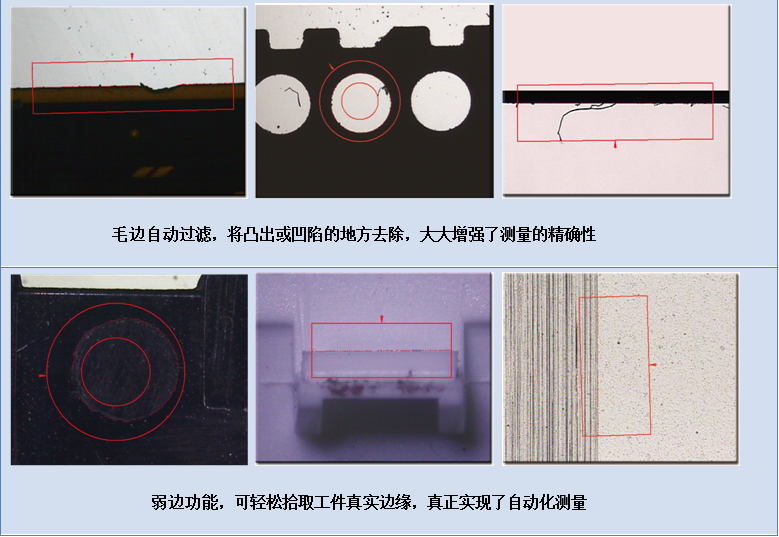

四、强大的毛边、弱边抓取功能

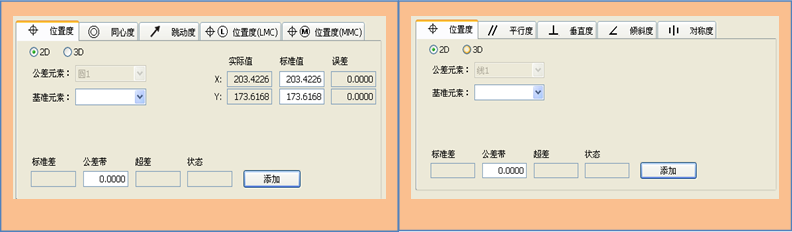

五、完整的公差评价体系

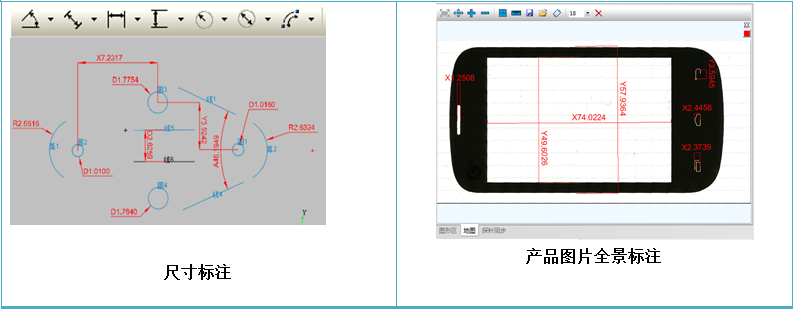

六、尺寸标注、产品图片全景标注

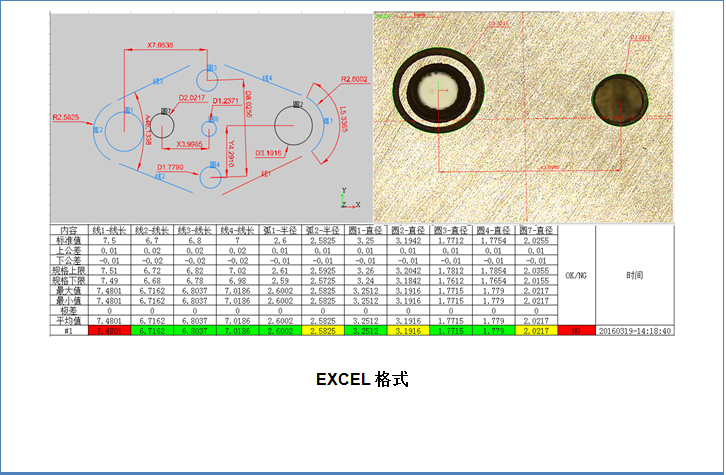

七、简单实用的报表功能

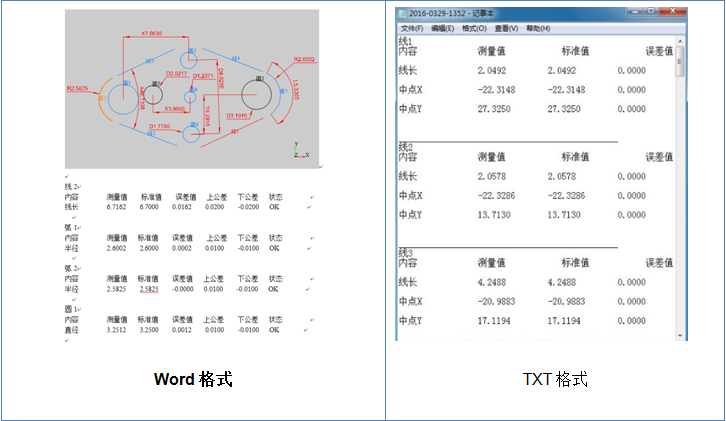

可输出WORD、EXCEL、TXT、DXF等多种多样的报告
八、工件全景图形扫描，GPS图片导航，快速找到需测量的位置

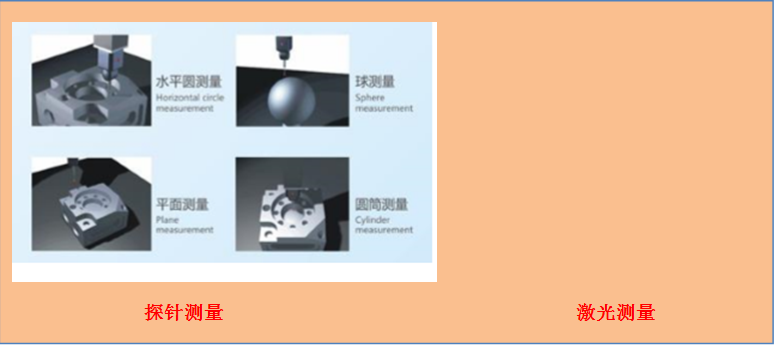

九、完美的3D测量支持，可同时支持接触式测头和激光器
图形以3维显示和操作，更为直观；
支持影像取点测量3D元素；
元素数据以三维显示；
十、强大的CAD导入和导出功能
可同时导入10万个元素；
简化了DXF导入编程的过程；
可以修改CAD默认设置；
可导出IGES档案
支持Gerber文件导入测量，减轻PCB板测量的编程工作量
可导入曲线进行测量

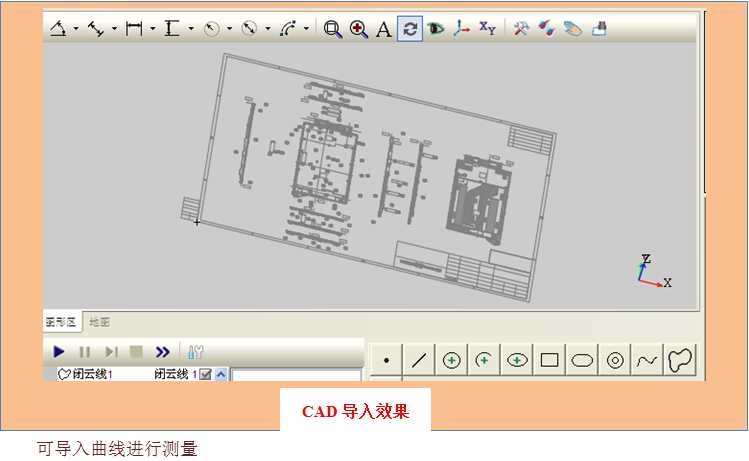

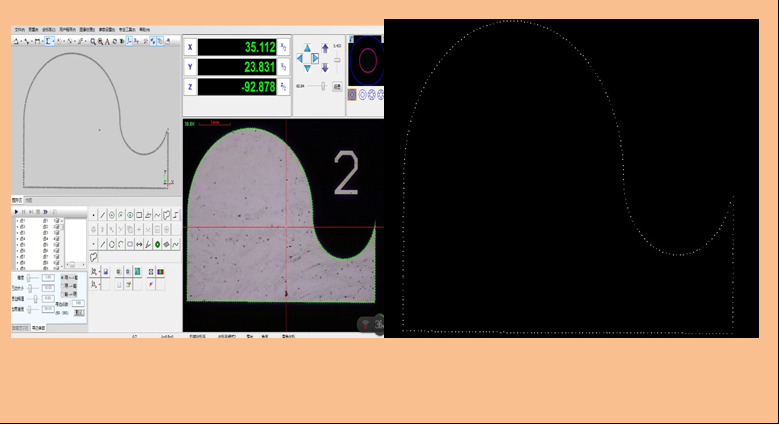

CAD导入效果
十一、实用强大的编程功能
1、支持一机编程多机使用；
2、支持元素重新测量，与其相关联的构造、几何运算、公差判定会自动更新，简单省时高效；
3、可对程序的灯光、倍率、高度等进行快速修改；

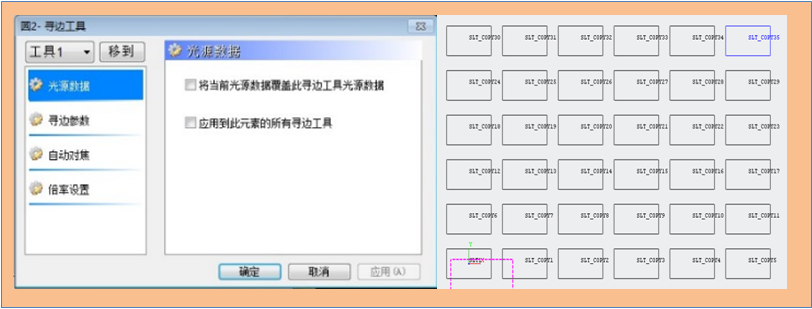

4、程序阵列、平移、旋转：对有规律的元素测量，只需测量一个，其余的可通过阵列、平移、旋转来完成，省时高效
5、同在一个屏幕下的元素，机器无需运动，一次性自动测完
6、可自动判断产品的NG/OK，并用颜色标识测量超差的位置
十二、逆向工程
强大的扫描功能结合CAD支持功能，使得逆向更为现实，仅需给出一个起点和一个终点，即可自动进行轮廓扫描；
